♦執行標準
|
產品規范 |
設計規范 |
結構長度 |
連接法蘭 |
試驗與檢驗 |
|
ASMEB16.34 |
|
GB/T9113.1 HG/T20692 HG/T20615、ASMEB16.5 |
GB/T9092 API 598 |

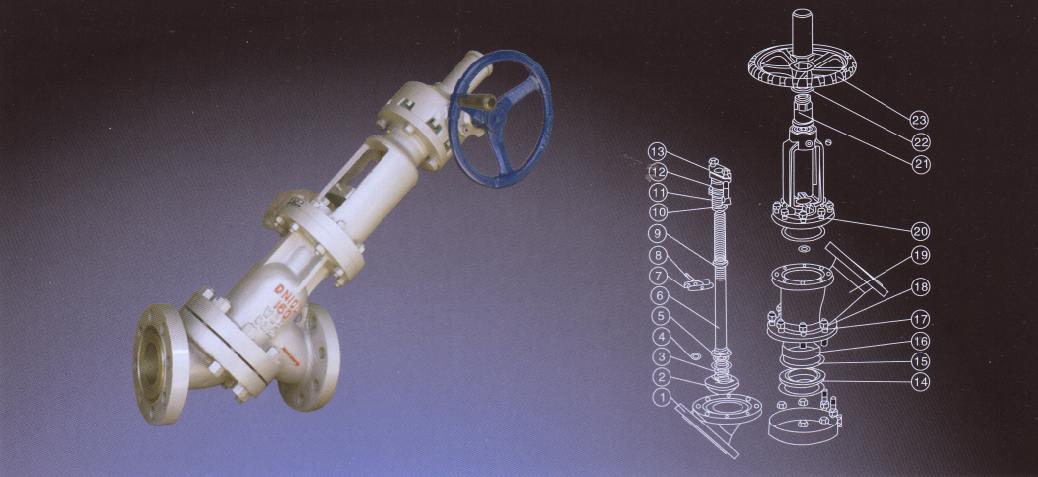

♦主要零件材料
|
序號 |
零件名稱 |
材質 |
序號 |
零件名稱 |
材質 |
|
1 |
左體 |
WCB |
13 |
填料壓蓋 |
WCB |
|
2 |
閥瓣 |
25+STL |
14 |
閥座 |
25+SH |
|
3 |
對開圓環 |
2Cr13 |
15 |
勢片 |
柔性石墨+不銹鋼 |
|
4 |
0 型圈 |
桂橡膠 |
16 |
護板 |
35CrMo |
|
5 |
閥辯蓋 |
45 |
17 |
蟪柱 |
35 |
|
6 |
閥桿 |
2Cr13 |
18 |
蠓母 |
45 |
|
7 |
防轉板 |
35 |
19 |
閥體 |
WCB |
|
8 |
銷軸 |
35 |
20 |
閥蓋 |
WCB |
|
9 |
填料墊 |
1Cr13 |
21 |
閥桿螺母 |
銅合金 |
|
10 |
填料 |
柔性石墨 |
22 |
軸承壓蓋 |
45 |
|
11 |
預緊螺栓 |
35 |
23 |
驅動裝置 |
一 |
|
12 |
填料壓套 |
1Cr13 |
― |
一 |
一 |

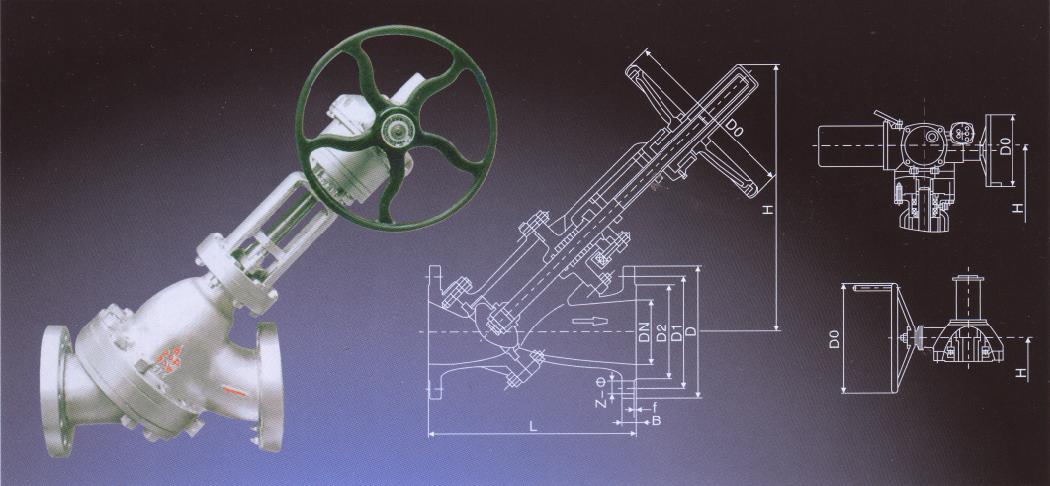

♦主要外形連接尺寸 Class 150
|
DN(mm) |
NPS(in) |
驅動方式 |
L |
D |
D1 |
D2 |
B |
Z-Φ |
f |
Do |
H |
驅動裝置 |
|
JS45Y |
||||||||||||
|
50 |
2 |
手動 |
230 |
150 |
120.5 |
92 |
16 |
4-18 |
2 |
250 |
307 |
- |
|
80 |
3 |
310 |
190 |
152.5 |
127 |
19.5 |
4-18 |
2 |
250 |
386 |
- |
|
|
100 |
4 |
350 |
230 |
190.5 |
157.5 |
24 |
8-18 |
2 |
250 |
448 |
- |
|
|
125 |
5 |
400 |
255 |
216 |
186 |
24 |
8-22 |
2 |
320 |
519 |
- |
|
|
150 |
6 |
480 |
280 |
241.5 |
216 |
25.5 |
8-22 |
2 |
360 |
600 |
- |
|
|
200 |
8 |
齒動 |
600 |
345 |
298.5 |
270 |
29 |
8-22 |
2 |
450 |
795 |
BA-1 |
|
250 |
10 |
730 |
405 |
362 |
324 |
30.5 |
12-26 |
2 |
600 |
880 |
BA-1 |
|
|
300 |
12 |
850 |
485 |
432 |
381 |
32 |
12-26 |
2 |
600 |
935 |
BA-1 |
|
|
350 |
14 |
980 |
535 |
476 |
413 |
35 |
12-30 |
2 |
600 |
1088 |
BA-2 |
|
|
200 |
8 |
電動 |
600 |
345 |
298.5 |
270 |
29 |
8-22 |
2 |
305 |
995 |
SMC-00 |
|
250 |
10 |
730 |
405 |
362 |
324 |
30.5 |
12-26 |
2 |
305 |
1045 |
SMC-00 |
|
|
300 |
12 |
850 |
485 |
432 |
381 |
32 |
12-26 |
2 |
305 |
1105 |
SMC-0 |
|
|
350 |
14 |
980 |
535 |
476 |
413 |
35 |
12-30 |
2 |
305 |
1250 |
SMC-0 |
|
注：驅動裝置可根據用戶要求選用。
